Les graphiques

Le mieux est d’encore de travailler sur des exemples. Pour tracer le point de coordonnées (1,3) on écrit :

plot(1, 3)

pour tracer les points de coordonnées (1,3) et (8,10) on écrit :

 plot(c(1, 8), c(3, 10))

de la même façon on a :

x <- c(1, 2, 3, 4, 5)
y <- c(3, 7, 8, 9, 12)

plot(x, y)

pour tracer les points (1,1), (2,2), (3,3), …, (10,10) on peut écrire

plot(1:10)

si on veut tracer une ligne qui passe par ces points on écrit

plot(1:10, type="l",lwd=2, lty=3)

L’argument lwd permet de modifier l’epaisseur de la ligne tracée, sachant que 0.5 correspond à 50% et 2 à 100%. L’arguement lty permet de modifier le style de la ligne : - 0 removes the line - 1 displays a solid line - 2 displays a dashed line - 3 displays a dotted line - 4 displays a “dot dashed” line - 5 displays a “long dashed” line - 6 displays a “two dashed” line

On peut affiner la présentation de notre graphique :

plot(1:10, main="My Graph", xlab="The x-axis", ylab="The y axis",col="green",cex=0.5,pch=11)

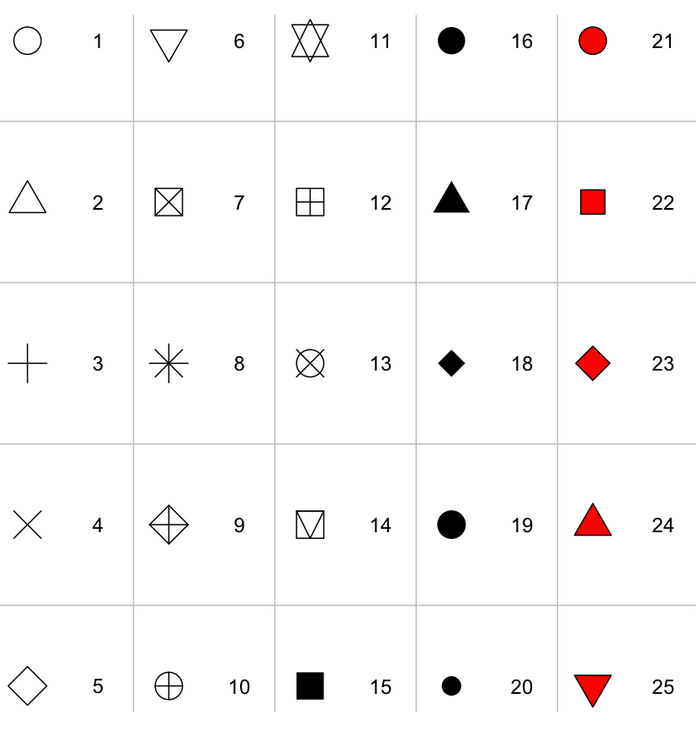

L’argument cex permet de réduire ou augementer a taille des points, sachant que 0.5 correspond à 50% et 2 à 100%. L’argument pch permet de changer le style des points tracés, de 0 à 25 : image

Un autre exemple

line1 <- c(1,2,3,4,5,10)
line2 <- c(2,5,7,8,9,10)

plot(line1, type = "l", col = "blue")
lines(line2, type="l", col = "red")

Pour comparer des données sur un graphe :

x1 <- c(5,7,8,7,2,2,9,4,11,12,9,6)
y1 <- c(99,86,87,88,111,103,87,94,78,77,85,86)

x2 <- c(2,2,8,1,15,8,12,9,7,3,11,4,7,14,12)
y2 <- c(100,105,84,105,90,99,90,95,94,100,79,112,91,80,85)

plot(x1, y1, main="mon titre", xlab="l'axe x", ylab="l'axe y", col="red", cex=2)
points(x2, y2, col="blue", cex=2)

Pie Charts - Diagramme circulaire

x <- c(10,20,30,40)
mylabel <- c("Apples", "Bananas", "Cherries", "Dates")
colors <- c("blue", "yellow", "green", "black")
pie(x,, label = mylabel, main = "Fruits",col = colors,init.angle = 90)
legend("bottomright", mylabel, fill = colors)

Bar Charts

x <- c("A", "B", "C", "D")
y <- c(2, 4, 6, 8)
barplot(y, names.arg = x, col = "red",density = 10,width = c(1,2,3,4))
barplot(y, names.arg = x, horiz = TRUE)
